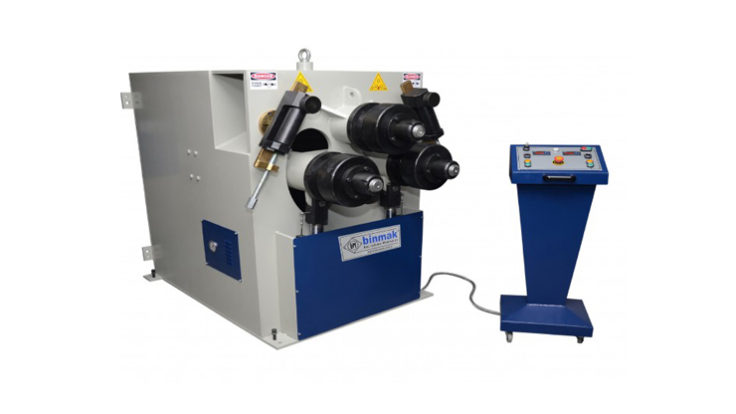

Профилегиб с гидравлическим приводом Binmak BMP 100

Получить паспорт станка

Тип профиля	Размер	Min внутренний Ø
	35х35 15х15	600 300
	60х10 40х10	600 300
	100х15 60х10	600 300
	60х7 30х4	700 400
	60х7 30х4	600 400
	60х7 30х4	700 400
	50х50х5 40х40х5	1400 700
	50х50х6 30х30х3	900 600
	50х3 40х2	1600 400
	70х30х3 40х50х3	1500 400
	35 30	600 300
	2"х2.9 1/2"х2.3	1000 300
	70x2 30x3	1200 400
	UPN 80 UPN 30	800 400
	UPN 80 UPN 30	1200 600
	IPN 220 IPN 80	1000 500
	HEA 140 HEB 120	1200 1200

Профилегибочная машина с 3-я приводными роликами предназначена для гибки различного вида профиля, позволяет производить изгиб с любыми углами за один прокат. Станок работает в горизонтальном и вертикальном положениях. Профилегибочные станки данной серии могут быть оснащены специальными роликами, 2-х осевым гидравлическим устройством выставления оптимального угла.

Производитель Binmak

Технические характеристики профилегибочного станка с гидроприводом BMP 100

Диаметр вала, мм	100
Диаметр роликов, мм	315
Мощность двигателя, кВт	7,5
Рабочая скорость, м/мин	7
Габариты (ДхШхВ), мм	2100х1500х1700
Вес, кг	3600

Комплект поставки станка серии BMP 100

1. Комплект стандартных закаленных роликов
2. Мобильная двойная педаль для привода нижних валов с аварийной кнопкой
3. Стальной корпус
4. Исполнение по нормам ЕС

Особенности профилегибочного станка серии BMP 100:

— Все валы приводятся в движение с помощью планетарной коробки передач и гидромотора
— Боковые валы с гидравлическим приводом вверх и вниз
— Горизонтальное и вертикальное рабочее положение
— Управление профилегибом осуществляется с помощью портативной стойки с педалями.

Модельный ряд

	BMP 80		BMP 100		BMP 120		BMP 160		Прим-е
Тип профиля	Р-р	Min вн. Ø	Р-р	Min вн. Ø	Р-р	Min вн. Ø	Р-р	Min вн. Ø
	45х15 15х15	500 380	60х60 15х15	750 400	65х25 20х20	750 500	90х90	1500	Станд. ролики
	100х20 80х20 30х10	2000 800 300	100х20 30х10	800 400	125х25 30х10	1200 500	150х30	2500	Станд. ролики
	125х25 60х5	600 300	200х30 160х35 80х5	1200 800 400	200х50 100х10	1000 500	270х50	1500	Станд. ролики
	80х9 30х4	800 280	100х11 30х4	1000 400	100х11 30х4	800 500	150х15	2000	Станд. ролики
	80х9 25х3,5	800 450	100х11 30х4	1000 400	100х11 30х4	800 500	150х15	2000	Станд. ролики
	70х8 25х3,5	800 280	90х10 30х4	1000 400	100х11 30х4	1000 500	130х15	2500	Станд. ролики
	80х80х8 30х30х3	800 400	100х100х12 40х40х4	1000 700	120х120х12 40х40х4	1200 600	150х50х18	4000	Станд. ролики
	70х70х7 30х30х3	700 450	100х100х10 40х40х4	1500 550	100х100х10 40х40х4	1200 600	140х140х14	5000	Станд. ролики
	70х3 25х2	1300 350	80х5 25х2	1500 450	90х5 30х3	1800 500	120х6	4000	Станд. ролики
	80х25х3 25х15х2	800 350	100х40х4 25х15х2	1300 450	120х40х4 30х20х3	1800 500	150х50х5	4500	Станд. ролики
	50 15	500 380	75 15	800 450	80 20	850 500	90	1800	Станд. ролики
	Ø 3"х5,48 Ø 1/2"х 2,77	800 380	Ø 4"х4,45 Ø 1/2"х 2,77	2500 450	Ø 5"х6,35 Ø 1/2"х 2,77	1500 500	Ø 6"х7,11	3500	Станд. ролики
	Ø100х2,5 Ø15х1	1200 380	Ø125х2,5 Ø15х2	1400 450	Ø160х4 Ø140х3 Ø50х2	2800 1500 500	Ø150х4	6000	Станд. ролики
	UPN140 UPN120 UPN100	1600 900 800	UPN 180 UPN 30	900 400	UPN 220 UPN 180 UPN 40	1000 800 500	UPN 280	2000	Станд. ролики
	UPN140 UPN120 UPN100	1600 1000 800	UPN 80 UPN 30	30	UPN 80 UPN 30	1200 600	UPN 100 UPN 60	1200 600	Станд. ролики
	IPN 120 IPN 80	600 400	IPN 180 IPN 80	1000 400	IPN 220 IPN 80	1000 500	IPN 300	3000	Опциональные ролики
			HEA 120 HEB 100	1000 1200	HEA 140 HEB 120	1200 1200	HEB 180	3000	Опциональные ролики
Диаметр вала,мм	30		50		50		60
Диаметр верхнего ролика мм	148		155		152		215
Диаметр нижних роликов мм	118		155		162		215
Мощность кВТ	0,75		1,5		2,2		2,2
Усилие Тонн					9		18
Скорость гибки	4,2		4,5		4,5		4
